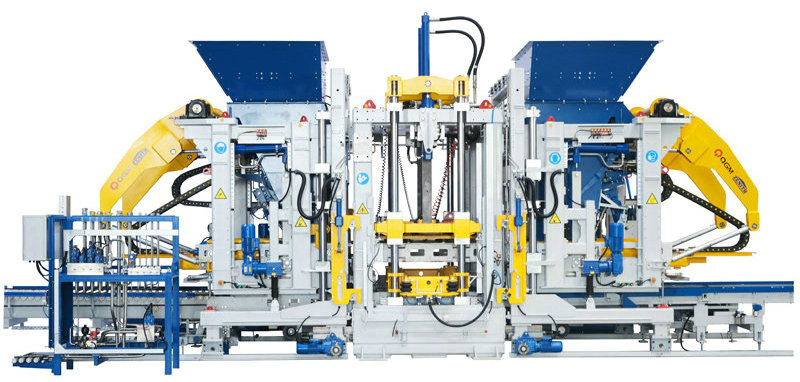

ZN2000C betona bloku mašīna

ZN2000C betona bloku mašīna ir pašu izstrādāts modelis. To raksturo augsts inteliģences un automatizācijas līmenis, un tajā tiek pilnībā izmantotas augsto tehnoloģiju progresīvās tehnoloģijas, piemēram, digitalizācija un informācijas sistēma, ko plaši izmanto jaunu pilsētu un sūkļu pilsētu celtniecībā.

Funkcijas:

Divkāršs vibrācijas galds, astoņi servomotori (pēc izvēles) Augšējais aprīkojums

Moduļu montāža ērtākai apkopei Tiek ražoti daudzveidīgāki ķieģeļu veidi

Lielāka jauda, ​​augstāka produktivitāte

Paletes izmērs 1400x1400/1300mm

Veidošanas laukums 1320x1350/1250mm

Produkta augstums 40-500mm

Bloku skaits Dobi ķieģeļi: 18 bloki/veidne (390x190x190mm)

Standarta ķieģeļi: 105 bloki/veidne (240x115x53mm)

Ceļu ķieģeļi: 66 bloki/veidne (200x100x60mm)

Iekārtas izmērs Apm. 10 000

Apm. 4700

Apm. 3400

Vibrācijas sistēma Maksimālais vibrācijas tabulas ierosmes spēks: 200/kN

Preses galviņas maksimālais ierosmes spēks: 40/kN

Elektriskie parametri Kopējā jauda (atsauce): 231/kW

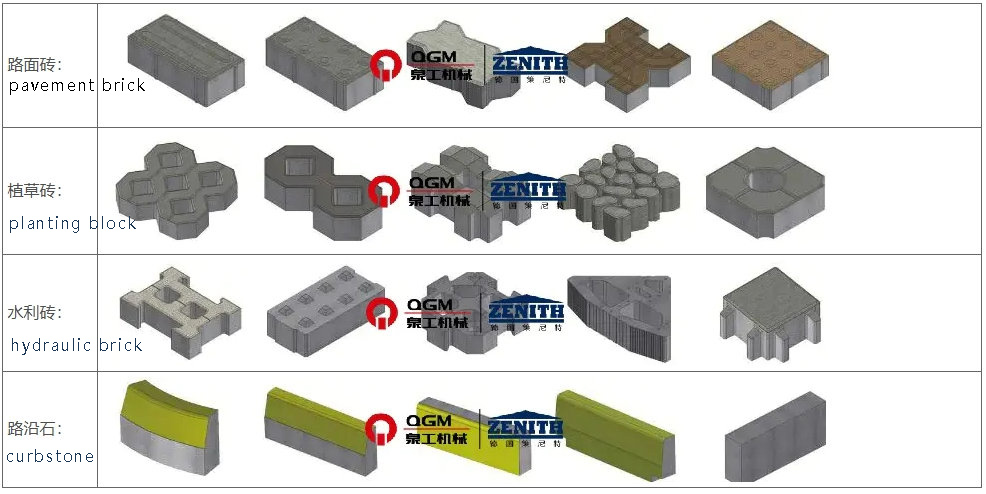

Iekārtas ražoto ķieģeļu paraugu shematiskā diagramma

Tehniskās priekšrocības

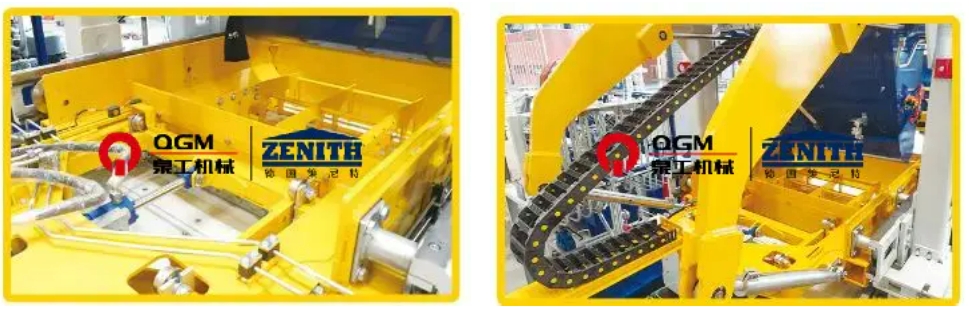

1. Kvalitatīvs vācu versijas rāmja dizains

Lieldatora rāmim ir izmantota augstas stiprības metinātā rāmja konstrukcija, kas izstrādāta pēc Zenit patentētās tehnoloģijas, kas ir metināta ar pielāgotu speciālo profilu tēraudu, ar saprātīgu dizainu, vienmērīgu un skaistu metināšanu, un viss rāmis tiek pakļauts novecojošai vibrācijas apstrādei, lai nodrošinātu rāmja augstu kvalitāti un augstu stabilitāti. Uzlabotais konstrukcijas projektēšanas process padara lieldatoru paplašināmu, un pēc tam var pievienot sānu veidņu atvēršanas un aizvēršanas funkciju, serdes ekstrakcijas (plāksnes) funkciju, polistirola plātņu implantācijas funkciju utt.

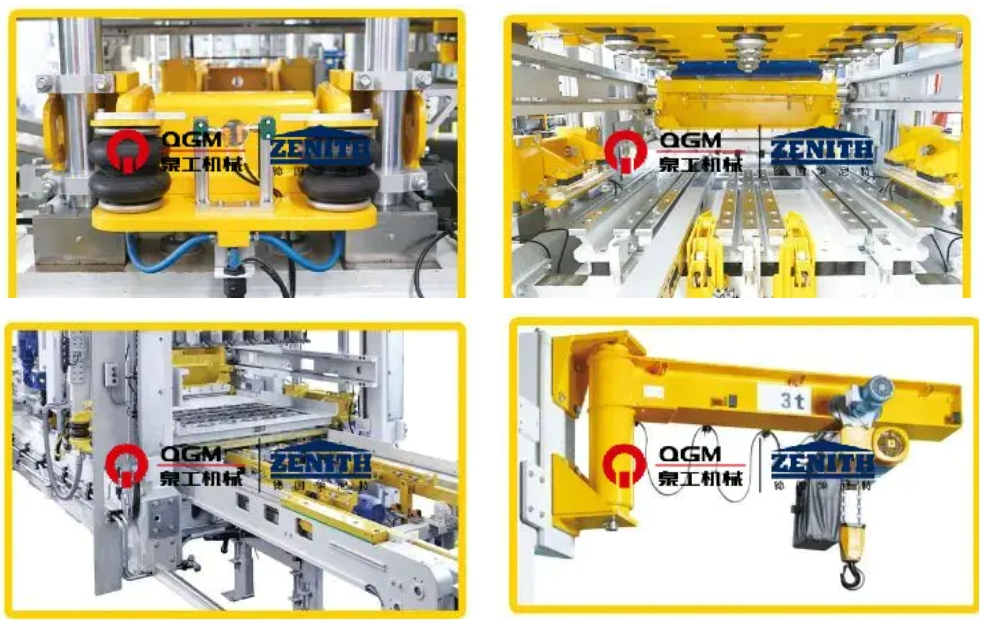

2.Automātiska ātras veidņu maiņas sistēma

Kad veidne tiek pārvietota uz galveno pozīciju, tās pacelšanas sistēma realizē automātisku veidņu maiņu ātrās veidņu maiņas ierīcē. Augšējā un apakšējā veidne tiek automātiski saspiesta pneimatiski, kas ir droša, efektīva, vienkārši lietojama un ērti kopjama. Tas galvenokārt ietver:

Pneimatiskā veidņu iespīlēšanas ierīce: tā galvenokārt sastāv no veidņu kronšteina un pneimatiskajiem spaiļu stieņiem abās pusēs, kas palīdz saspiest un nostiprināt veidnes un amortizēt, kad saimnieka mašīna veic priekšvibrāciju un galveno vibrāciju, lai panāktu vislabāko vibrācijas efektu un pagarinātu veidņu kalpošanas laiku.

Pneimatiskā ievilkšanas bloķēšanas ierīce: ievilkšanas ierīci nostiprina iespīlēšanas ierīce ar gaisa spilvenu, kas var viegli un ātri nomainīt ievilkumu, saīsināt veidņu nomaiņas un uzstādīšanas laiku un nodrošināt precīzu apakšējās veidnes rāmja un augšējās ievilkšanas dokstaciju.

Elektriskā veidņu ievietošanas ierīce: veidņu montāžas ierīci izmanto veidņu uzstādīšanai galvenajā mašīnā un veidņu padevei un noņemšanai no mašīnas, izmantojot elektrisko veidņu kronšteinu, ko var pielietot lielākajai daļai tirgū esošo veidņu, un īpašām veidnēm var izmantot īpašus veidņu kronšteinus.

Veidņu maiņas ierīce: uzstādīta uz galvenās mašīnas rāmja, to izmanto veidņu pacelšanai un iekraušanai, mainot veidnes, aprīkota ar elektrisko ķēdes pacēlāju un elektrisko pastaigu ierīci.

3. Izgatavošanas sistēmas

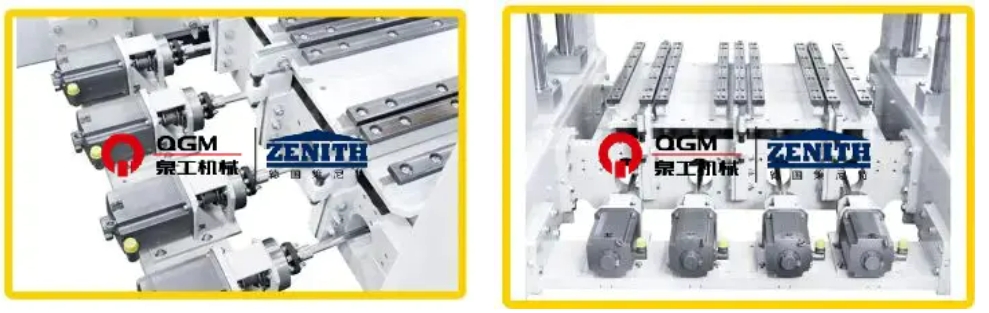

4. “Ultradinamiska” servovibrācijas sistēma:

“Ultra-dinamiska” servovibrācijas tehnoloģija ir augstas efektivitātes, pašpielāgošanās vibrācijas sistēma, kas īpaši izstrādāta ķieģeļu apstrādes mašīnām; servomotors var sniegt visātrāko reakciju īsākā reakcijas laikā, realizējot visaugstāko vibrācijas veiktspēju, samazinot izmantotā cementa daudzumu un saīsinot ražošanas ciklu, ražojot ļoti kompaktus betona izstrādājumus; vibrācijas sistēma var elastīgi pielāgoties dažādu betona izstrādājumu vajadzībām. Servo motors var sniegt visātrāko reakciju īsākā reakcijas laikā, lai sasniegtu visaugstāko vibrācijas veiktspēju, kas var samazināt cementa daudzumu, saīsināt ražošanas ciklu un ražot ļoti kompaktus betona izstrādājumus; vibrācijas sistēmu var elastīgi pielāgot dažādu betona izstrādājumu ražošanas vajadzībām.

8 vibrācijas bloki ar mehānisko līdzsvaru, ko individuāli nosaka 8 servo piedziņas;

8 servomotori, atsevišķi uzstādīti uz motora balstu ārējām vibrācijas izolācijas sijām;

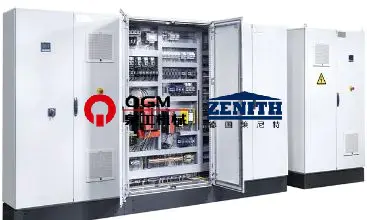

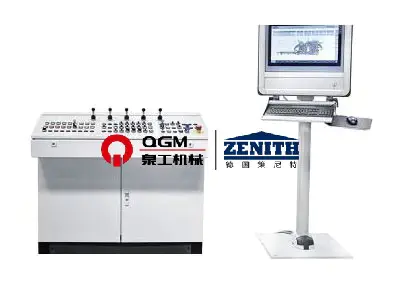

5. Precīza servo vadības sistēma

Izmantojot signāla atgriezenisko saiti, kontrolējiet vibrācijas fāzi un ātrumu, sinhronizētu kustības vadību, ātrgaitas gaidstāves režīmu, īsā laika periodā var pabeigt vibrācijas un vibrācijas novēršanu, lai palīdzētu saīsināt formēšanas ciklu un labāku bremzēšanas efektu. Izmantojot pozīciju un ātrumu dubultā slēgtā cilpa, kontrolējiet ierosmes spēku tikai vertikālā virzienā, palieliniet efektīvo ierosmes spēku un tajā pašā laikā izvairieties no horizontāla ierosmes spēka bojājumiem mašīnai, pagariniet iekārtas kalpošanas laiku un spējiet veikt dažādus iestatījumus dažādām produktu prasībām un ražot augstas kvalitātes produktus.

Preses galviņa, veidnes rāmis, agregāta automašīna un auduma automašīna tiek kontrolēta ar proporcionālu virziena vārstu ar spoles atgriezenisko saiti, kam ir ātrs reakcijas laiks; tiek pieņemts pārvietošanas sensora/kodētāja-PLC proporcionālā virziena vārsta-cilindra slēgtās cilpas vadības režīms, kas padara vadību precīzāku un cilindra darbību ātrāku un stabilāku; hidrauliskajā stacijā tiek izmantots mainīgs virzuļsūknis, kas neizlaiž spiediena eļļu un izkrauj sūkni, kad hidrauliskā sistēma sasniedz iestatīto spiedienu, lai samazinātu enerģijas patēriņu; hidrauliskā stacija izmanto akumulatora papildu eļļas padevi, kas samazina enerģijas patēriņu; un hidrauliskā stacija izmanto akumulatora papildu eļļas padevi, kas samazina enerģijas patēriņu un samazina enerģijas patēriņu. Hidrauliskā stacija izmanto akumulatora papildu eļļas padevi, ko var izmantot vairākām darbībām vienlaikus, un hidrauliskās sistēmas spiediens ir stabils; hidrauliskajai sistēmai ir spiediena sensori, kurus var attēlot uz vadības paneļa ērtai apskatei; hidrauliskajā sistēmā ir temperatūras sensori, dzesētāji un sildītāji, kas var efektīvi kontrolēt eļļas temperatūru, lai hidraulikas eļļai būtu laba veiktspēja.

6. Hidrauliskās sistēmas
